一、明渠流量監測站產品簡介

明渠流量監測站又稱在線明渠流量監測系統，明渠流量監測站是一款基于微波技術的全自動水文在線監測系統，可同時測量渠道內流速、流量，用于河流在線流量監測,可實時掌握可用水資源。FT-ML1明渠流量監測站主要由多普勒流速儀、數據采集、通信網絡和軟件平臺四部分組成組成，多普勒流速儀是在自然水體中測量水的流速、流量的傳感器。多普勒流量計分為傳感器、主機兩部分。

傳感器有兩個換能器，一個發射，一個接收。當傳感器正對著水流方向，也就是逆流測量的前提下：

1.水流靜止情況下，接收到的頻率跟發射頻率一樣。

2.流速越快，接收傳感器接收到的頻率越快，會高于發射的頻率。

3.流速越慢，接收傳感器接收到的頻率越慢，但是會高于發射的頻率。

當傳感器順著水流方向測量的前提下：

1.水流靜止情況下，接收到的頻率跟發射頻率一樣。

2.流速越快，接收傳感器接收到的頻率越快，但是會低于發射的頻率。

3.流速越慢，接收傳感器接收到的頻率越慢，但是會低于發射的頻率。

從上面這個就可以通過硬件和軟件計算出水流流速和水流方向。

二、明渠流量監測站工作原理

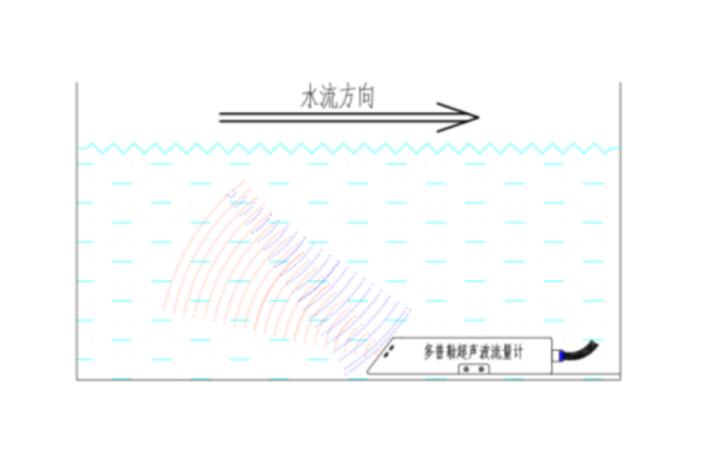

產品流速測量基于多普勒效應，探頭斜向上發出一束超聲波，當超聲波接觸到流體中的雜質或氣泡時會使反射的超聲波產生多普勒頻移Δf，多普勒頻移Δf正比于流體流速，通過測量多普勒頻移Δf即可測量出流體的流速V。

產品基于壓力傳感器測量液位，通過設定的渠道參數可自動計算流體截面積S，基于速度面積法，即可測量液體的流量Q。

Q = V × S

產品特點

l采用超聲多普勒原理測量流速、測量，精度高,環境限制小；

l采用速度面積法測量流量，無需建設堰槽，施工成本低；

l高集成度，支持流速、液位、瞬時流量、累計流量、溫度同時測量；

l自帶溫度傳感器，補償水溫對聲速的影響；

l內嵌圓形、矩形、梯形、三角形等多種管道模型，調試便捷；

l仿生學外觀設計，有效減少垃圾遮擋；

l低功耗設計;工作電流小于25mA;適用電池或太陽能供電。

三、明渠流量監測站參數指標

四、明渠流量監測站使用方法

1、安裝要求

水質要求：依據測量原理，待測水體需含有一定微小雜質或氣泡，但水中漂浮物不易過多，避免干擾。

水體流態要求：應安裝在具有固定斷面的順直段下游，順直段長度最好是渠道水力半徑的5-10倍（順直段越長測量精度越高），且這一距離范圍內不得有過流阻擋物（如水閘、堰等），以保證探頭前段水流流態的均勻穩定。

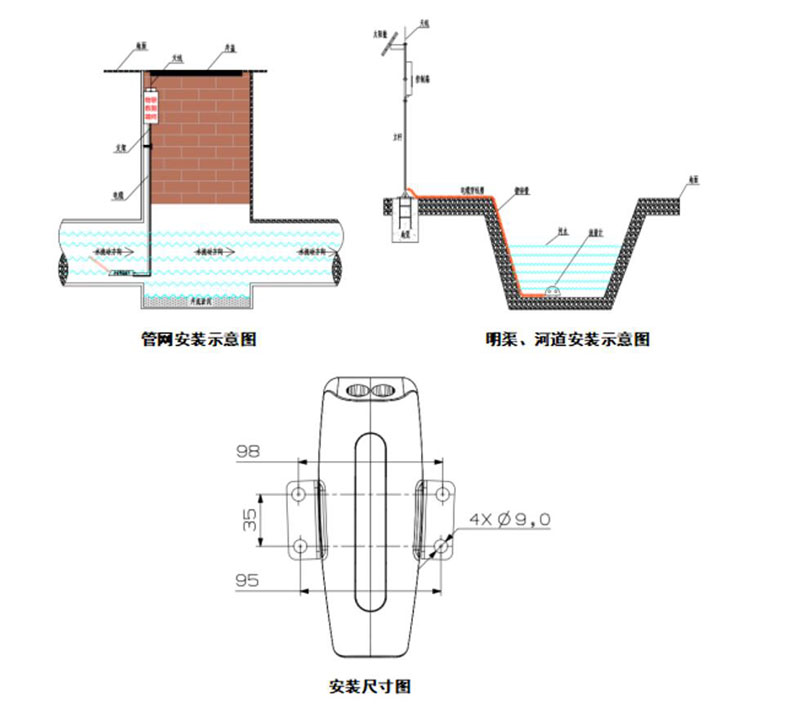

2、 安裝示圖

五、明渠流量監測站云平臺介紹

1.CS架構軟件平臺，支持手機、PC瀏覽器直接觀測、無需額外安裝軟件。

2.支持多帳號、多設備登錄

3.支持實時數據展示與歷史數據展示儀表板

4.云服務器、云數據存儲，穩定可靠，易于擴展，負載均衡。

5.支持短信報警及閾值設置

6.支持地圖顯示、查看設備信息。

7.支持?jǐn)?shù)據曲線分析

8.支持?jǐn)?shù)據導出表格形式

9.支持?jǐn)?shù)據轉發，HJ-212協議，TCP轉發，http協議等。

10.支持?jǐn)?shù)據后處理功能

11.支持外置運行javascript腳本

明渠流量監測站一句話賣點：

明渠流量監測站是一款基于多普勒超聲波技術的全自動水文在線監測系統，無需建設堰槽即可同時測量渠道內流速與流量，幫助水利、農業、環保等領域用戶實時掌握可用水資源數據。

明渠流量監測站常見問題解答：

1. 明渠流量監測站的主要測量原理是什么？

產品基于多普勒效應測量流速，探頭斜向上發射超聲波，接觸水體中雜質或氣泡后產生多普勒頻移，頻移大小正比于流速。液位通過壓力傳感器測量，結合渠道參數自動計算截面積，最后采用速度面積法（Q=V×S）得出流量數據。

2. 明渠流量監測站適用于哪些場景？

適用于河流在線流量監測、灌區渠道流量監測、城市排水管網流量監測、工業廢水排放計量等場景。產品內嵌圓形、矩形、梯形、三角形等多種管道模型，可靈活適配不同渠道斷面類型。

3. 明渠流量監測站相比傳統堰槽法有什么優勢？

采用速度面積法測量流量，無需建設堰槽，大幅降低施工成本和工程周期。同時支持流速、液位、瞬時流量、累計流量、溫度同時測量，集成度高。仿生學外觀設計有效減少水中垃圾遮擋，低功耗設計（工作電流小于25mA）適用太陽能供電，適合野外無人值守環境。

4. 明渠流量監測站的價格是多少？

產品型號FT-ML1，參考價格為27800元。該價格通常包含多普勒流速儀、數據采集終端、通信模塊及軟件平臺等核心組成部分，具體配置可根據實際需求定制。建議聯系廠家獲取針對具體應用場景的詳細報價方案。

5. 明渠流量監測站的安裝條件有哪些要求？

待測水體需含有一定微小雜質或氣泡以保證測量精度，但漂浮物不宜過多。設備應安裝在具有固定斷面的順直段下游，順直段長度建議為渠道水力半徑的5-10倍，該范圍內不得有水閘、堰等過流阻擋物。標配2米立桿和L型支架，用于明渠側壁固定。

6. 明渠流量監測站的主要技術參數如何？

流速量程0.02～5m/s，精度±1%FS；液位量程0～10m，精度±0.5%FS；流量量程0.001～999999999m3/h，精度±3%（視斷面形態而定）。工作電壓DC 9～28V，功耗小于25mA，防護等級IP68，標配10米電纜。

7. 明渠流量監測站支持哪些供電方式和數據傳輸協議？

支持太陽能供電和市電供電兩種方式。數字輸出支持RS-485和Modbus RTU協議。云平臺支持HJ-212協議、TCP轉發、http協議等多種數據轉發方式，可無縫對接現有監測系統。

8. 明渠流量監測站的數據平臺具備哪些功能？

配套云平臺采用CS架構，支持手機和PC瀏覽器直接訪問，無需額外安裝軟件。具備實時數據展示、歷史數據曲線分析、地圖設備定位、數據導出表格、短信報警及閾值設置等功能。支持多賬號多設備登錄，云存儲穩定可靠。
