一、一體化傳感器產品簡介

一體化傳感器又稱智能一體化傳感器、一體化氣象傳感器，一體化傳感器采用一體式結構，可以自動檢測多個氣象要素而無需人工干預，能夠監測溫度、濕度、風速、風向、大氣壓力、降雨量、光照七個氣象要素。山東風途物聯網科技有限公司作為專業研發生產銷售微型氣象儀的企業，一直致力于微型氣象儀和氣象環境解決方案推廣應用。具有完整的生產鏈、實力雄厚的技術團隊和全面的營銷團隊，我們研發生產的超聲波風速風向儀、五要素微氣象儀、六要素微氣象儀和小型自動氣象站等氣象產品，已廣泛應用到氣象監測、城市環境監測、風力發電、航海船舶、航空機場、橋梁隧道等領域，客戶遍布全國各地，并取得了良好的社會效益和經濟效益。

與傳統的微型氣象儀相比，我司產品克服了對高精度計時器的需求，避免了因傳感器啟動延時、解調電路延時、溫度變化而造成的測量不準問題。

FT-WQX7型一體化傳感器將氣象標準七參數（環境溫度、相對濕度、風速、風向、大氣壓力、降雨量、光照/總輻射通）過一個高集成度結構來實現，可實現戶外氣象參數24小時連續在線監測，通過數字通訊接口將七項參數一次性輸出給用戶。

二、一體化傳感器產品特點

1、頂蓋隱藏式超聲波探頭，避免雨雪堆積的干擾，避免自然風遮擋（實用新型專利，專利號ZL 2020 2 3215713.X）☆

2、原理為發射連續變頻超聲波信號，通過測量相對相位來檢測風速風向（發明專利，專利號ZL 2021 1 0237536.5）☆

3、溫度、濕度、風速、風向、大氣壓力、降雨量、光照七要素一體式（實用新型專利，專利號ZL 2020 2 3215649.5）☆

4、采用先進的傳感技術，實時測量，無啟動風速☆

5、抗干擾能力強，具有看門狗電路,自動復位功能,保證系統穩定運行

6、高集成度，無移動部件，零磨損

7、免維護，無需現場校準

8、采用ASA工程塑料室外應用常年不變色

9、產品設計輸出信號標配為RS485通訊接口（MODBUS協議）；可選配232、USB、以太網接口，支持數據實時讀取☆

10、可選配無線傳輸模塊，最小傳輸間隔1分鐘

11、探頭為卡扣式設計，解決了運輸、安裝過程松動不準的問題☆

三、一體化傳感器技術參數

1、風速：測量原理超聲波，0～60m/s（±0.1m/s）分辨率0.01m/s；（發明專利，專利號ZL 2021 1 0237536.5）

2、風向：測量原理超聲波，0～360°（±2°）；分辨率：1°；（發明專利,專利號ZL 2021 1 0237536.5）

3、空氣溫度：測量原理二極管結電壓法，-40-60℃（±0.3℃），分辨率0.01℃；（北京市氣象局校準證書）

4、空氣濕度：測量原理電容式，0-100%RH（±3%RH）,分辨率：0.1%RH；（北京市氣象局校準證書）

5、大氣壓力：測量原理壓阻式，300-1100hpa（±0.25%），分辨率0.1hpa；（北京市氣象局校準證書）

6、光照：0-157286LUX（＜±3%）

7、光學雨量：0-4mm/min（≤±4%）；（發明專利，專利號ZL 2022 1 1306149.3）

8、功率:1.08W

9、生產企業具有ISO質量管理體系、環境管理體系和職業健康管理體系認證☆

10、生產企業具有計算機軟件注冊證書☆

11、生產企業為3A級信用企業☆

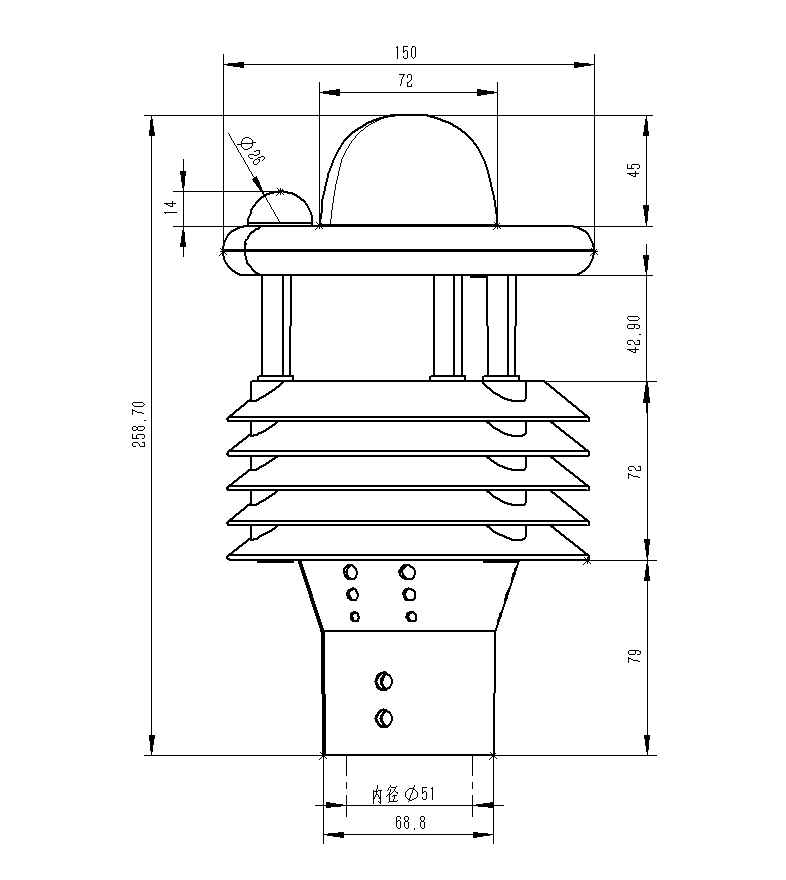

四、一體化傳感器產品尺寸圖

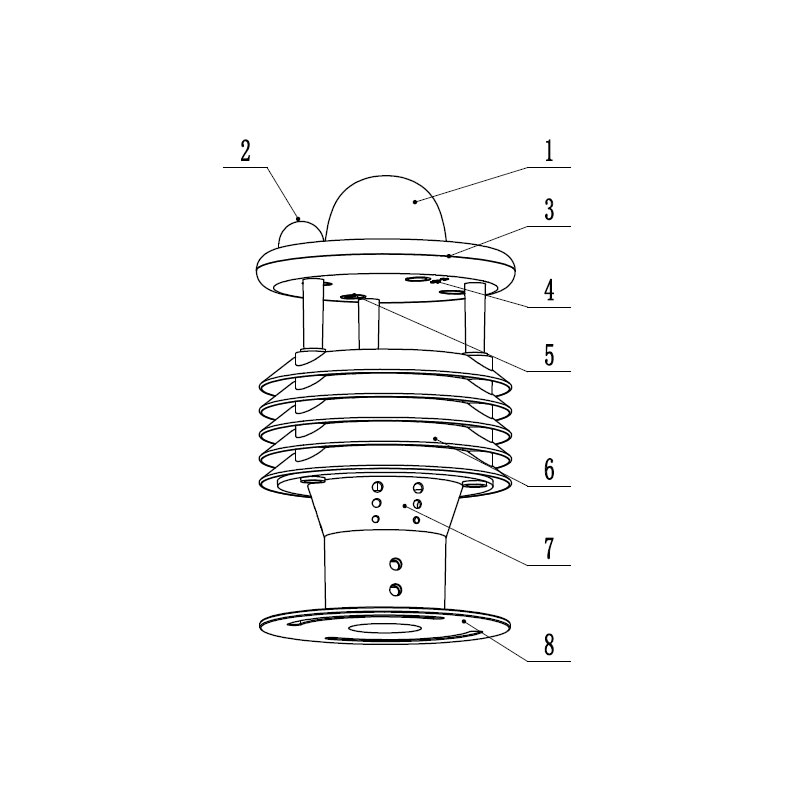

五、一體化傳感器產品結構圖

1、光學雨量

2、光照度/總輻射

3、控制電路

4、指北箭頭

5、超聲波探頭

6、百葉箱

7、溫度、濕度、氣壓監測位置

8、法蘭轉換頭

※此產品可選配電子羅盤、GPRS(內置)/GPS（二選一）

六、一體化傳感器產品接線定義

一體化傳感器一句話賣點：

一體化傳感器是一款七要素集成式氣象監測設備，解決戶外氣象參數24小時連續在線監測與數據一次性輸出需求。

一體化傳感器常見問題解答：

1. 一體化傳感器能夠監測哪些氣象要素？

該產品采用一體式結構，能夠自動監測溫度、濕度、風速、風向、大氣壓力、降雨量、光照共七個氣象要素。通過一個高集成度結構實現七參數同步測量，并通過數字通訊接口將七項參數一次性輸出給用戶。

2. 一體化傳感器與傳統氣象傳感器相比有何優勢？

產品克服了對高精度計時器的需求，避免了因傳感器啟動延時、解調電路延時、溫度變化而造成的測量不準問題。同時采用無移動部件設計，零磨損、免維護、無需現場校準，頂蓋隱藏式超聲波探頭可避免雨雪堆積和自然風遮擋。

3. 一體化傳感器的測量精度如何？

風速測量范圍0～60m/s，精度±0.1m/s；風向0～360°，精度±2°；溫度-40-60℃，精度±0.3℃；濕度0-100%RH，精度±3%RH；大氣壓力300-1100hpa，精度±0.25%；光照0-157286LUX，精度＜±3%；光學雨量0-4mm/min，精度≤±4%。

4. 一體化傳感器支持哪些通訊接口和輸出方式？

產品標配RS485通訊接口（MODBUS協議），可選配232、USB、以太網接口，支持數據實時讀取。同時可選配無線傳輸模塊，最小傳輸間隔1分鐘。還可選配電子羅盤、GPRS（內置）/GPS（二選一）等功能。

5. 一體化傳感器適用于哪些應用場景？

產品已廣泛應用于氣象監測、城市環境監測、風力發電、航海船舶、航空機場、橋梁隧道等領域。適用于需要戶外氣象參數24小時連續在線監測的各類場景，客戶遍布全國各地。

6. 一體化傳感器的安裝和維護是否方便？

探頭采用卡扣式設計，解決了運輸和安裝過程中松動不準的問題。產品無移動部件，零磨損，免維護，無需現場校準。外殼采用ASA工程塑料，室外應用常年不變色，大大降低了后期維護成本和工作量。

7. 一體化傳感器的價格是多少？

產品頁面標注價格為6000元。具體采購價格可能因配置選型（如通訊接口、無線傳輸模塊、電子羅盤/GPS等選配件）有所不同，建議根據實際需求與供應商溝通確認最終報價。

8. 一體化傳感器有哪些質量認證和資質？

生產企業具有ISO質量管理體系、環境管理體系和職業健康管理體系認證，具有計算機軟件注冊證書，為3A級信用企業。產品擁有多項專利，包括頂蓋隱藏式超聲波探頭實用新型專利、風速風向測量發明專利、七要素一體式實用新型專利及光學雨量發明專利。
